污水下水道推進管
二、管材抗外壓力需求計算：
（ㄧ）、基本資料：

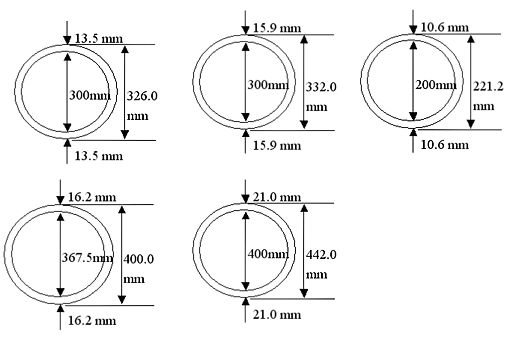

  1. 管材採用最大使用壓力6.3kgf/cm2 (PN6)，其管徑為
    ∮200mm，管厚10.6㎜；管徑為∮300mm，管厚13.5㎜
    及15.9㎜；∮400mm，管厚16.2㎜及21.0㎜。管長為
    1M(符合CNS 13474 K3106之規定)。
  2. ∮200-覆土深度：
    地面高程＋孔底高程－管內徑－厚度
    ＝ 6.86 ＋ 0.85 － 0.2 －0.0106 ＝ 7.4994 M
    ∮300-埋深為6.08 M。
    ∮400-埋深為6.08 M。
  3. 推進最大長度(L)∮200-50M、∮300-75M、∮400-75M。
  4. F0：初期阻力(t)及機刃口之貫入阻力
  5. F1：土壤質F0（t）
  6. R：外面阻力(t/m2)、
  7. S：管體外周長度(m)
參考：日本下水道協會-下水道推進工法用硬質塩化ビニル管 (如附件1)
中華民國地下管道技術協會-下水道管渠設計及施工
